Поршневой выключаетль расхода серии CX-FS-FE30

(Выключаетль расхода поршневого типа серии CX-FS-FE30)

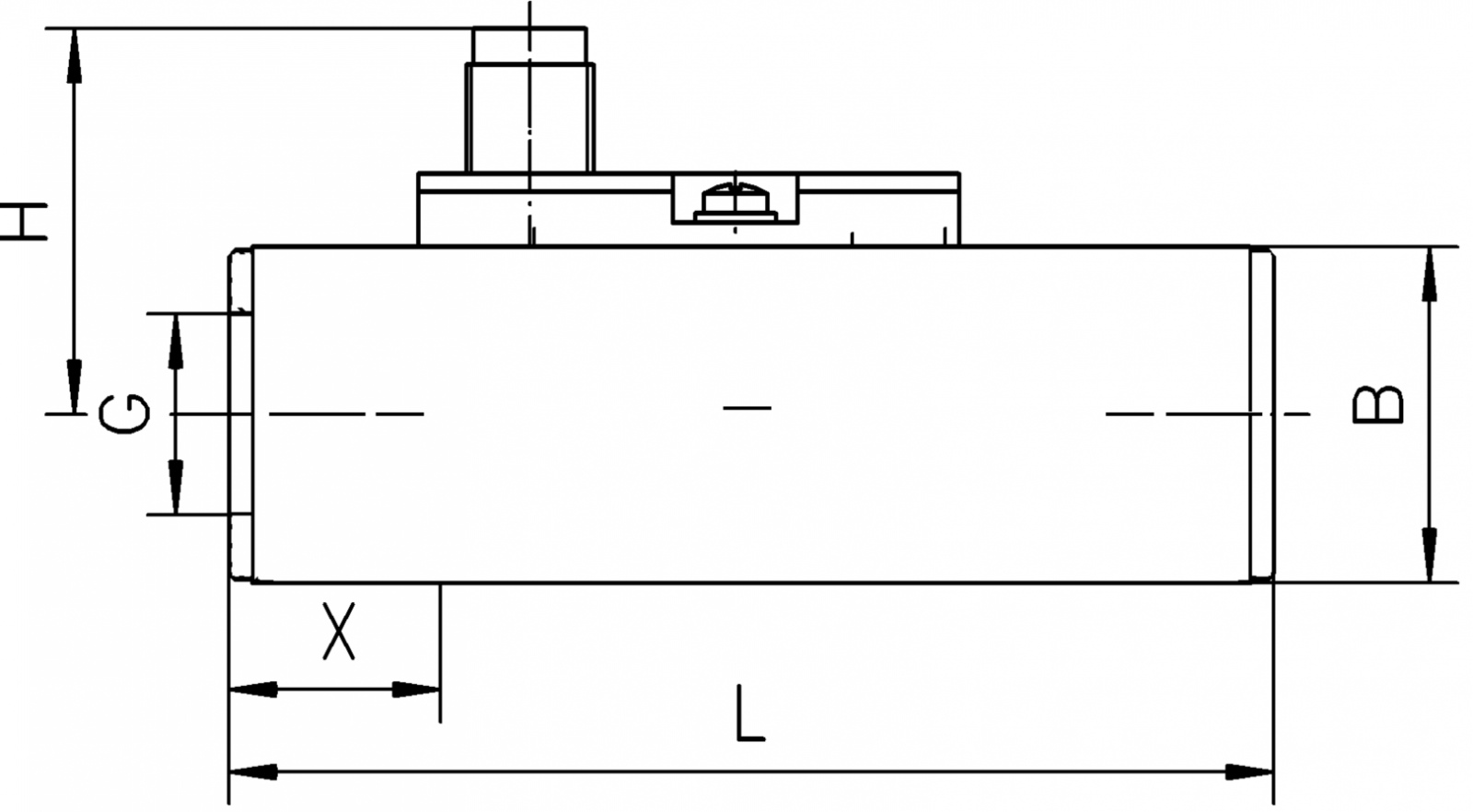

Размерная схема

Принцип работы и структура :
Онлайновая установка, механический  выключатель расхода,используется дляжидких и газообразных сред. Дополнительный материал корпуса: прочный пластик, алюминий или нержавеющей стали.

Характеристики:
Онлайновая установка, минимальные потери давления, хорошая повторяемость, грязеотталкивающее свойство, безопасности изоляции механических и электронных частей, подходит для больших потоков, экономического типа.
Три раза хода поршня чем оригинальные FE30, делает настройку более точной точностью.
Шкала с выключателем, пользователям не нужно установить на месте. Дисплей LED показает состояние выключателя, два выхода переключателя.

Применения:
Газо-жидкостного двойного назначения, промышленная автоматизация / механическое оборудование / промышленности сжатого воздуха / Холодильное и кондиционирования воздуха

Технические параметры:
△ Диапазон настройки: см. таблицу ниже схеме
△ Точность: ± 5% полного диапазона
△ Гистерезис: В зависимости от точки переключения, может быть наименьшим 0.5L/Min
△ Масштаба установки выключателя : в среде воды, температура +20 ℃, горизонтальный монтаж проводит государственную поверку. Место установки, изменение среды и  температуры будет немного влиять на точку выключения.
△Дисплей LED: питание постоянным током, дисплей LED показает состояние выключателя, питание переменного тока без дисплея LED.
△ Способ соединения: соединительное звено  M12
△ Выход: пружинный выключатель , ёмкость 24VDC / 250VAC, 100 mA
△ Давление:  50 bar (алюминий тип), 100bar (нержавеющая сталь)
△Средняя потеря давления: 0.3bar(при25L/min)
△ Температура среды: максимальная 90 ℃
△ Степень защиты: IP65

△ FE30 ... GA  Материал: Корпус: анодированный алюминий
                    Поршень: POM пластик
                    Пружина: Нержавеющая сталь
                    Уплотнение: NBR

△ FE30 ...GK  Материал: Корпус: нержавеющая сталь
                    Поршень: POM пластик
                    Пружина: Нержавеющая сталь
                    Уплотнение: NBR

Таблица параметров:

Модель	Давление Bar	Макс. расход L/min	Диапазон регулирования   L/min	G mm	L mm	H mm	B mm	X mm	Вес    Kg
FE30-020…A(K)070	50(100)	100	27(21)…70(66)	G3/4	105	36	35	15	0.23(0.65)
FE30-025…A(K)070	50(100)	100	27(21)…70(66)	G1	105	36	40	15	0.32(0.82)

 Примечание: 1. Приведенные выше параметры сбрасываются в скобках -- возвратный контакт, вне скобок -- порог срабатывания. Если тревога нижнего предела (расход слишком мало) смотри параметры возвратного контакта. Тревога верхнего предела, (расход слишком больше) смотри параметры  порога срабатывания.
2.Вышие параметры при состоянии, когда выключатель вертикально установлен на горизонтальном трубопроводе, среда--вода, температура в 20 градусов.

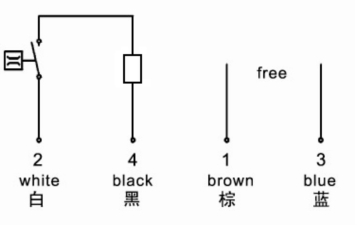

монтаж   смеха соединений        среда:вода,газ,нефть

Выбор моделя


FE30-	025	G	D	L	070	M	1
FE30-								Поршневой выключаетль расхода серии FE30
	020							Интерфейс резьбыG3/4
	025							Интерфейс резьбыG1
		G						Внутренняя резьба
			D					Питание постоянного тока   24V±20%DC
			J					Питание переменного тока 230V±15%AC
				S				Пластиковый корпус
				L				Анодированный алюминий корпус
				X				Кортус Нержавеющой стали
					070			Диапазон установки:27…70L/min
						M		Соединительное звено M12
						Z		Прямая  дополнительная нить
							1	Выход: одна точка переключения
							2	Выход:  две точки переключения


1.Пожалуйста, указывайте при заказе направление потока среды, тип среды, диаметр и нужную настройку. Мы можем помочь вам завершить заводские настройки.
2.Если вязкая среда, укажите вязкость, температуру и тип среды.
3.Если газовая среда, пожалуйста, укажите давление (измеренное давление/ абсолютное давление), температуру и тип среды.

Дополнительные запчасти - четырехжильное соединительное звено

ZL04-	PU	02	M	Z	одробный
ZL04-					Соединительное звено четырехжильной дополнительной нити M12
SL04-					Соединительное звено типа само-проводного разъема M12
	PU				М атериал PUR
		02			Длиной 2 m
		05			Длиной 5 m
		10			1 линой 10 m
			M		Гнездовая фишка
				Z	Прямой
				W	Кривой
