Двухроторный расходомер Серии CX-DRFM-UF-E
1、Краткое изложение
   Двухроторный расходомер Серии CX-DRFM-UF-E (), является новым объёмным расходомером,
 имеет уникальную конструкцию, точную обработку и сборку. Одна пара спиральных роторов является
 единственным движущемся телом внутри дозирующей камеры, для разделения, измерения,
транспорта,экскреции измеренных жидкостей.Расходомер на структуру модели увеличивает
локаторную зубчатку, так что, когда они встречаются при вращении между ротором не находится
в контакте друг с другом.Работа расходомера бесперебойная, у расходомера низкий уровень
 шума, меньший износ, высокая точность, приспособляемость вязкости силькая, которая позволяет
пропуск мельчайшой фракции жидкости, так что, заедание прибора не легко.Этот расходмоер был
 химически никелированной, он имеет анти-коррозия, износостойкие характеристики , может
заменить нержавеющий стальный расходомер.

Характеристики этого расходомера:
1.Пользуется для измерения легкого масла, светлого масла, мазута, сырой нефти (с большом песком
и водой), диапазон вязкости измеряемой жидкости большой.

2、Прицип работы

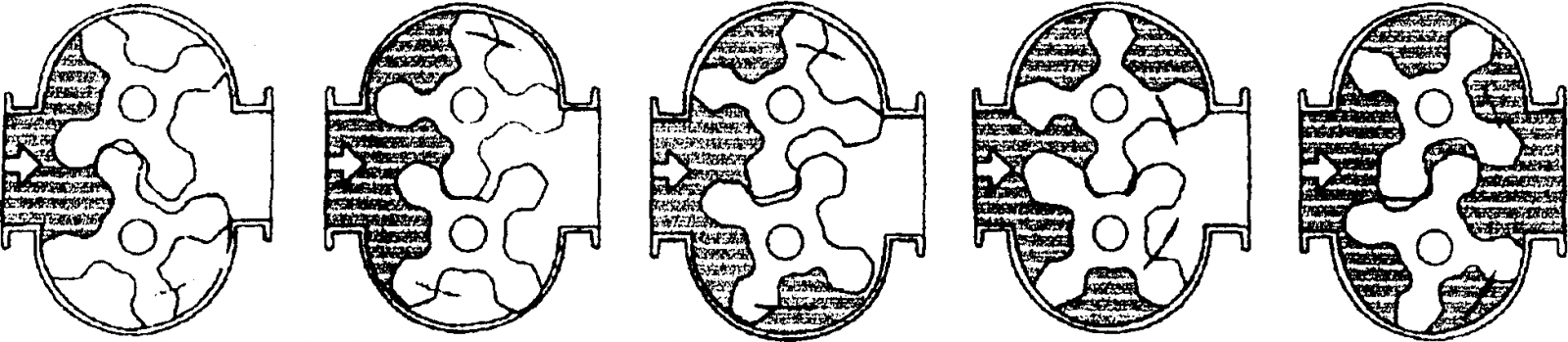

   Как показано ниже, расходомер в действии пары винтовых роторов, прямо измеряет объем жидкости.
   Измерение потока жидкости завершено в дозирующей камере. Пара винтовых роторов вращается
под давлением жидкости, среди ротора и стенкой дозирующей камере для образования замкнутого
пространства (рис. затененным участком), разряжается один раз за оборот теневой объем в 8 раз.
Таким образом, согласно этому отношение, пока частоте вращения ротора измерения, можно вычислить
 накопления потока, в соответствии с числом оборотов в секунду, можно измерить мгновенный расход.

Технические характеристики
1.Номинальный диаметр и диапазон расхода
     Номинальный диаметр и диапазон расхода в таблице 1

Таб.1

Номинальный  диаметр mm	Диапазон расхода(m³/h)
	0.3mpa.s Менее 0.3mpa.s	0.3~2mpa.s		2~5 mpa.s	5~15 mpa.s	15~50 mpa.s	50~400 mpa.s	400~1000 mpa.s	1000~1500 mpa.s	1500~2000 mpa.s
	LPG	Бензин	Керосин	Лёгкое дизе льное  топливо	Мазут	Мазут	Мазут	Высоковязкая жидкость
8	0.04~0.4	0.04~0.4	0.04~0.4	0.04~0.4	0.03~0.3	0.03~0.3	0.03~0.3	0.03~0.3
15	0.25~2.5	0.25~2.5	0.25~2.5	0.3~3.0	0.3~3.0	0.3~3.0	0.3~3.0	0.25~1.5
25	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.5~5	0.5~4	0.5~3
40	5~20	4.5~20	4~20	3~20	2.5~20	2.5~20	2.5~20	2~13	2~12	2~10
50	6~30	5~30	5~30	4~30	4~30	4~30	3~30	2.5~25	2.5~20	2.5~15
80	30~80	20~80	15~80	12~~80	10~80	8~80	6~80	5~55	5~45	5~39
100	50~180	35~180	25~180	20~250	17~250	10~250	8.5~250	8.5~130	8.5~110	8.5~97
150	70~260	50~260	40~260	30~260	20~340	17~340	15~340	12~190	12~160	12~140
200	100~380	70~380	55~380	45~500	35~500	30~500	25~500	25~280	25~220	25~200
250	200~630	140~630	110~630	90~800	70~800	55~800	45~800	45~460	45~380	45~340
300	300~980	210~980	170~980	140~1100	110~1100	90~110	65~1100	65~720	65~590	65~520
Примечание:1. вышие является диапазоном расхода точности 0,5.
2. Если точность 0,2, диапазон расхода от верхнего предела без изменений, нижний предел диапазона вычисляет 1:5,  таких как точность 0.1,  вычисляет по 1:3.






























габаритный размер

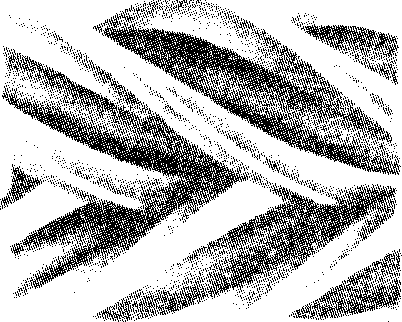

    2.Структура ротора

Объединение  ротора

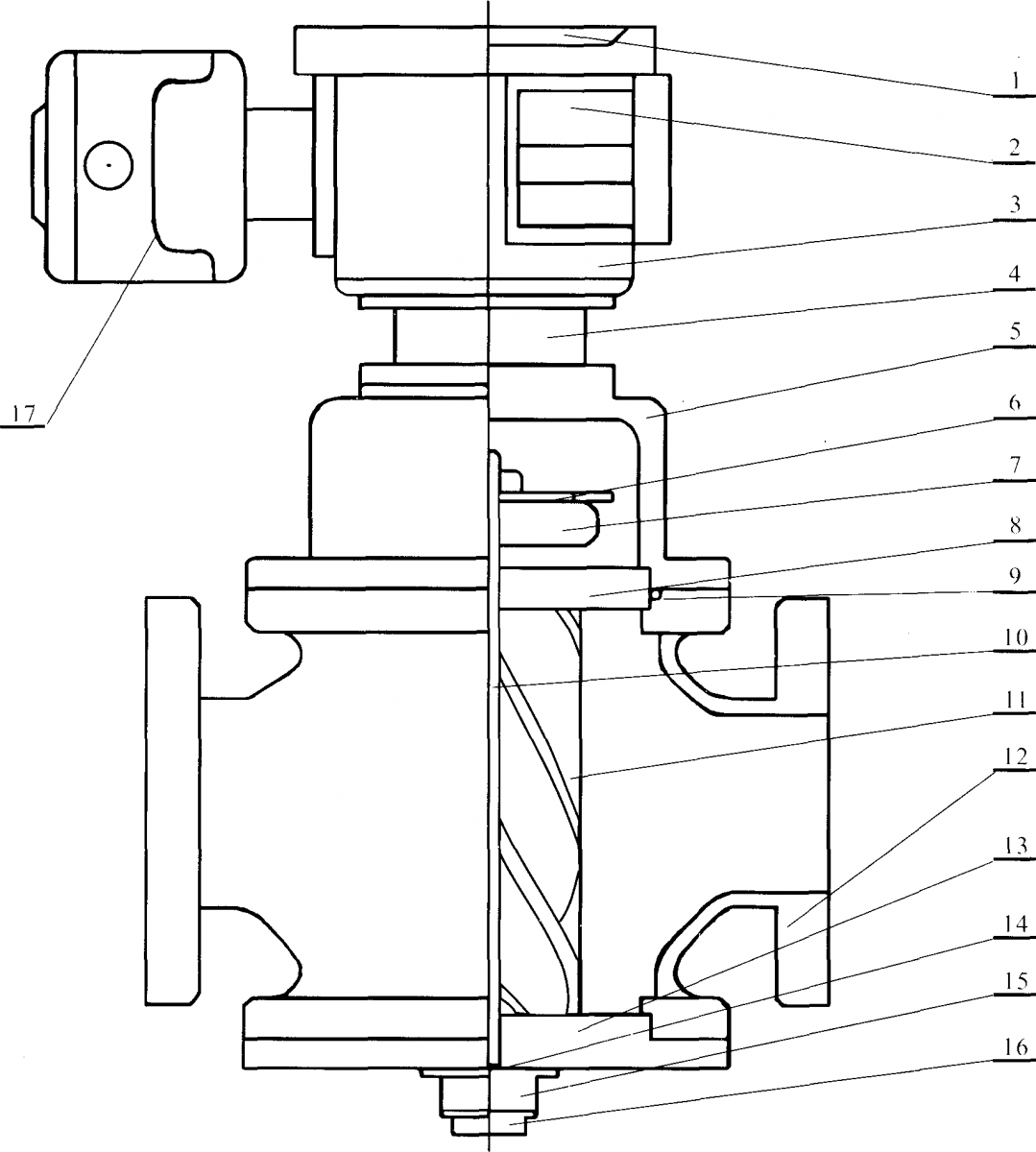

  2. Двухроторный передатчик и общая структура интеллектуального прибора

Двухроторный передатчик и общая структура интеллектуального прибора


1.Приборная доска
2.Элемент
3.Вторичный измеритель
4.Соединительная тарелка
5.U-образная крышка
6.Кусок отправителя
7.Локаторная зубчатка
8.Верхняя наделка
9.О-образное звено
10.Ось
11.Ротор
12.Основная часть
13.Нижняя наделка
14.Упориый подшипник
15.Регулировочный винт
16.Крышка затылка
17.Дистанционное  тело
