孔板流量計由三部分組成，即由節流裝置、導壓管和差壓計。差壓式流量計是利用流體流動的節流原理來實現流量測量的.節流原理是流體在有節流裝置的管道中流動時，在節流裝置前后的管壁處，流體的靜壓力產生差異的現象.
一、工作原理
流動流體的能量有靜壓能和動能兩種形式.流體具有靜壓能是因為有壓力，具有動能是因為有流動速度，在一定條件下，這兩種形式的能量是可以相互轉化 . 根據能量守恒定律，在沒有外加能量的前提下，流體所具有的靜壓能和動能，再加上用以克服流體流動阻力的能量損失，其能量總和是相等的 .
節流裝置測量流量的原理是依據著名的伯努力流體力學原理。所示在管道中安放一只節流件，有流體流過節流件時，會在節流件兩側產生一個壓力差（差壓P），這時的流量與差壓的平方根成正比。

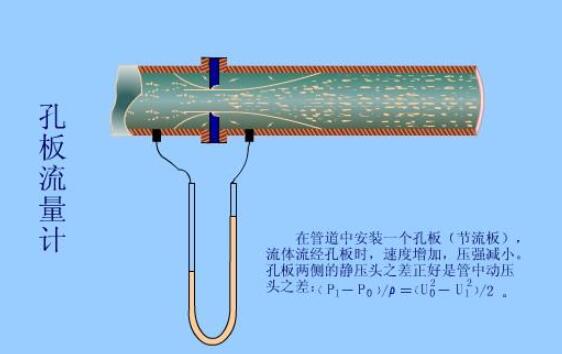

孔板流量計原理圖
二、原理結構圖
1、分類
①按法蘭夾裝方式分類
（1）焊接式 （2）法蘭夾裝式
②按取壓方式分類

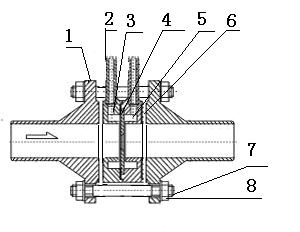

（1）角接鉆孔取壓； （2）角接環室取壓 （3）法蘭取壓； （4）徑距取壓；2、結構及簡圖① 圖 2標準環室孔板節流裝置結構圖
1、法蘭 2、導壓管 3、前環室 4、節流件 5、后環室 6、密封墊片 7、螺栓 8、螺母
原理結構圖
三、孔板流量計原理視頻講解：https://haokan.baidu.com/v?vid=8313201006593092290
