 CX-MP-LPG65  液化氣多級離心泵

CX-MP-LPG65液化氣多級泵是離心式流道泵，采用了水平結構，共6級，軸采用機械密封，無需冷卻。該泵在吸氣端采用了預先壓縮渦輪，使其可以很好的用在要求低汽蝕余量的情況下。該泵具有流速大、壓力高等優點。

1.應用范圍：
灌裝氣瓶；從地上罐中泵液化氣；油罐車，槽車裝車、卸車等。適用介質：液化氣、煤油、柴油等液體。


技術說明
旋轉方向	面對泵的驅動軸末端逆時針旋轉
泵最大壓力	1.8Mpa
轉速	1450rpm
功率	4KW, 380V, 50Hz
環境溫度	-20℃～＋60℃
級別	6級

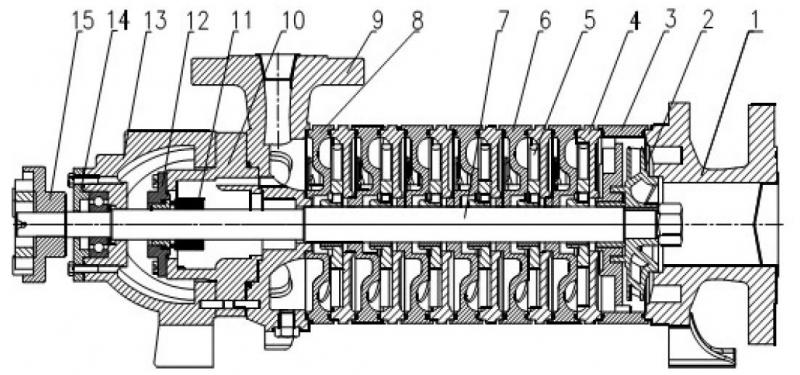

2.多級離心泵泵體結構圖：


1	進口支承連接架	2	前級葉輪	3	前級導翼套	4	導翼擋板
5	銅葉輪	6	導異套	7	傳動軸	8	后級導翼套
9	出口連接件	10	泵出口端蓋	11	機械密封	12	出口端蓋封蓋
13	出口支撐架	14	出口支撐架端蓋	15	聯軸器

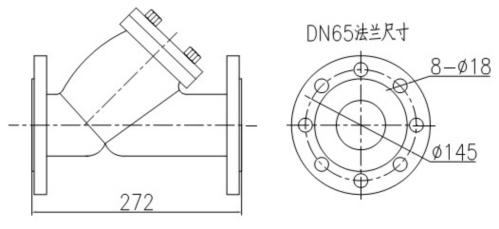

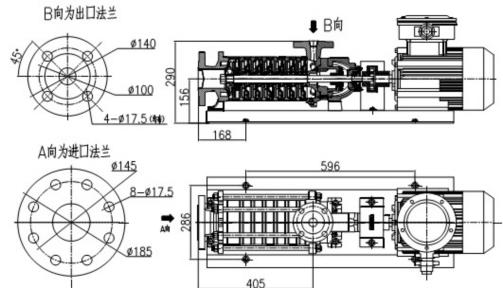

3. 安裝參考尺寸：
