【技術特點】
材料：不銹鋼、聚丙烯、聚四氟乙烯
浮球尺寸：Φ120mm Φ100mm Φ75mm Φ70mm Φ45 Φ28
測量范圍：0～6000mm
工作壓力：0～0.6MPa (PVC≤0.25MPa)，防爆型≤1MPa
適用介質：清、污水、酸堿溶液、絕緣液體
介質溫度：PVC-5℃～+55℃，不銹鋼-40℃～+100℃
觸頭容量：AC或DC 200V，1A

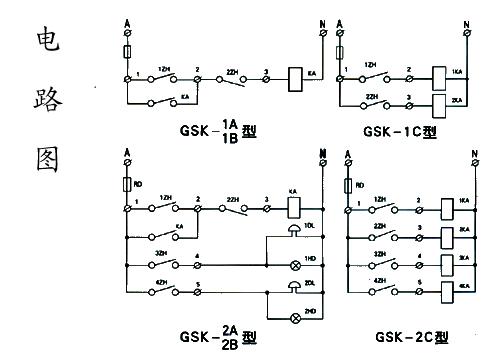

注：1.本控制器觸點可直接控制交流220V,20A以下交流接觸器，但最好經交流220V中間繼電器轉換。
2.可以按照客戶要求生產防爆標準型(ExdIIBT4)、側裝型、其他非標型，法蘭規格和整體材質可由客戶自定。
【主要用途】
CX-FLM-GSK系列液位信號器，適用于各種敞開和低壓條件下的液面位置測量。可在所要求的液面位置測量，準確地發出相應的控制信號，以便及時的報警或自動控制水泵電動機的啟動和停止等。
【特 點】
結構簡單，性能穩定，準確可靠，多種規格，信號器的導向管，浮球等材質均采用優質不銹鋼材料，該裝置適用于工礦企業、民用建筑、科技研究領域中的水塔、水箱、水池等的水（液）位自動控制或報警。同時也可廣泛就用于環境保護的“三廢”處理排污放液的設施之中。
【工作原理】
CX-FLM-GSK干簧管式浮球液位控制器由大功率干式舌簧管（以下簡稱干簧管）作為主要控制元件，干簧管裝于導管內；浮球套于導管外，球內裝有環形恒磁磁鋼；導管上部設有密封接線盒，內設接線端子，導管底部用螺紋底套密封，GSK干簧管式浮球液位控制器導管垂直定裝于水塔-水箱-水池等開口容器內，GSK系列干簧管式浮球液位控制器浮球隨水位變化而上-下升降，當水位降至被控制的低落水位（或升至被控制的高水位）時，干簧管受到磁場的作用，克服簧片復原力矩，簧片動作（常開接點閉合，常閉接點斷開），發出低水位或高水位信號，并且作用于水位自動控制裝置或水位報警裝置。
【維護與使用】
1．開關系易碎元件，與導線連接處需要用一段多股軟線過渡。
2．開關必須在垂直狀態下使用，觸點位于上方，傾斜角不應大于30。
3．在較潮濕環境中使用時，需用絕緣材料包扎處理。
4．在導向管較長時，下端應加固定措施。
5．使用時如導向管桿體過長，可將接線盒卸下切除導向管多余部分，然后再安裝好接線盒部分即可。
6．在露天使用時，需在接線盒部分加裝防護罩。
7．為提高運輸效率和成本，一般桿長超過3M左右時，分成若干節（發快遞每節不超過1000mm），我們做好對接牙絲，用戶可以直接安裝，并做水壓試驗，確定不漏方可使用。
【結構特點】

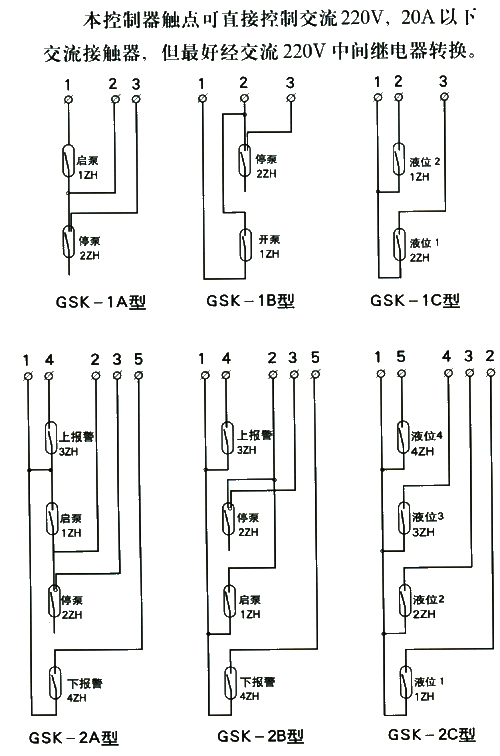

規格 結構 性能用途
CX-FLM-GSK-1A 一只常開干簧管,一只常閉干簧管 能發出高水位開泵,低水位停泵訊號,用于抽水、排污
CX-FLM-GSK-2A 三只常開干簧管,一只常閉干簧管 可用于二個水位自動控制和高低液位極限報警
CX-FLM-GSK-1B 一只常閉干簧管,一只常開干簧管 能發出高水位停泵,低水位開泵訊號,用于水塔、水箱自動給水
CX-FLM-GSK-2B 一只常閉干簧管,三只常開干簧管 可用于二個水位自動控制和高低液位極限報警
CX-FLM-GSK-1C 二只常開干簧管 能發出二個高低不同的水位訊號,用于報警或儀表顯示
CX-FLM-GSK-2C 四只常開干簧管 能發出四個高低不同的水位訊號
CX-FLM-GSK-3* 四只以上干簧管 能發出四個以上的水位訊號(特殊需要另議)
【選型提示】
CX-FLM-GSK(YW-67)干簧管式浮球液位控制器(桿式浮球液位控制器、多點開關量輸出控制)
CX-FLM-GSK-1A浮球液位控制器用于容器排液，實現水泵或電機的高水位啟泵、低水位停泵的兩點自動控制。
CX-FLM-GSK-1B與CX-FLM-GSK-1A作用相反,用于容器給液，實現水泵或電機的低水位啟泵、高水位停泵的兩點自動控制。
CX-FLM-GSK-2A和CX-FLM-GSK-2B比CX-FLM-GSK-1A和CX-FLM-GSK-1B多兩個點，在實現高低兩點水位自動控制的同時，可發出超高和超低水位報警。
CX-FLM--1C和CX-FLM-GSK-2C及CX-FLM-GSK-3C主要配套液位顯示儀表使用，一般不作為液位控制使用。其可以顯示二點、四點及四個以上點位。
訂貨時需要提供參數：桿長、接點位置、法蘭規格等，我們根據這些參數安排生產。
