CX-DSPT-3351智能/差壓變送器
技術參數 （參考條件：無遷移狀態，硅油灌沖液，316L隔離膜片）
使用對象 ：液體、氣體;和蒸汽
輸出信號 ： 4～20mADC/RS485數字通訊
4～20mADC/HART協議數字通訊（）可選
傳輸形式：二線制。

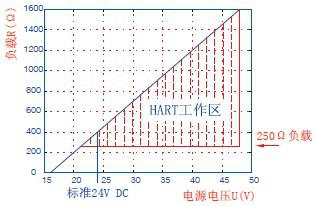

負載特性圖：
精度：線性輸出：±0.075~±0.1%（對量程比為1：1）；包括線性、變差、重復性的綜合誤差。開方輸出：在輸出壓力為4~100%時，為±（0.2%的標定量程+0.05%的上限）。
穩定性：對于DP量程代號3、4、5，為最高量程的±0.2%，對于其他的量程代號，為最高量程的±0.25%。
濕度：0~100%相對濕度。
啟動時間：在最小阻尼時，最多2秒針。
容積吸取量：小于0.16cm3。
阻尼：電氣阻尼為0~32秒。
此外，敏感元件還有0.2秒的恒定阻尼時間（量程3為0.4秒）。
靜壓影響（DP 變送器）
零點誤差: 對于14MPa 為最高量程的±0.25%，對于量程代號3 為最高量程的±0.5%，通過零點調整可以得到校正。
量程誤差: 每6MPa 可校正到輸入讀數的±0.25%，或對于量程代號3，為±0.5%。這種誤差在安裝前可以調校消除。
靜壓影響（HP 變送器）
零點誤差: 對于32MPa 為最高量程的±1.0%。通過零點調整可以得到校正。
溫度影響
→在最大量程零點誤差: 每56℃為量程的±0.5%。總的影響包括量程和零點誤差: 每56℃為量程±1.0%。
對于量程范圍編號3，影響量加倍。
→在最小量程零點誤差: 每56℃為量程的±3%。總的影響包括量程和零點誤差: 每56℃為量程的±3.5%。
對于量程范圍編號3，影響量加倍。
振動影響: 頻率為0 ～ 200Hz，任意方向上每個g 為±0.05% 上限值。
電源影響: 小于標定量程的0.005%/V。
安裝位置影響: 零點漂移不大于(0.25kPa)，此誤差可通過校正消除，對量程無影響。
電磁場干擾/ 射頻干擾影響: 按照SAMA PMC33.1, 從20～1000MHz 進行試驗，場強可高至30V/m。
結構規格
接觸介質的材料:
隔離膜片:316L 不銹鋼, 哈氏合金C-276, 蒙乃爾合金或鉭。（可選）
排氣/ 排液閥: 316 不銹鋼，哈氏合金或蒙乃爾合金。
工藝法蘭和連接頭:316 不銹鋼, 哈氏合金或蒙乃爾合金。
接觸介質的O 形環: 氟橡膠、丁晴橡膠。( 可選)
→灌充液: 硅油 →螺栓: 碳鋼鍍鎘
→電子線路外殼: 低銅鋁 → O 形密封圈: 丁腈橡膠、氟橡膠( 可選)
→涂漆: 聚氨脂。
工藝連接件: 對于范圍代號3、4、5 的變送器，其兩只法蘭的中心連接孔距為54mm，孔上為NPT1/4-18; 對于代號6、7 的變送器則為56mm 和NPT1/4-18; 對于代2 號8的變送器則為57.2mm 和NPT1/4-18。 對于范圍代號3、4、5 的變送器，其兩只連接頭上引壓孔為NPT1/2-14，法蘭連接頭可翻轉分別給出50.8mm，54mm，或57.2mm 中心距。
電氣連接件: 具備現場在線測試端子。
重量: 不包括選用件，AP、DP、GP 和HP 型重2.8 公斤。
使用條件
總體防護性能符合: IP67( 相關參數)
電源電壓:16V ～ 45V DC 本安防爆型產品須由相應的安全柵供電( 標準為24V DC)
產品使用環境使用溫度: -25℃～ +85℃；貯藏溫度: -40℃～ +104℃
濕 度: 0 ～ 90%
防爆型產品使用環境條件:
溫 度: -20℃～ +40℃
相對濕度: 5% ～ 95%
大氣壓力: 86 ～ 106kPa
本安型產外配安全柵參數:
U0 ≤ 28V DC I0 ≤ 30mA P0 ≤ 0.84W

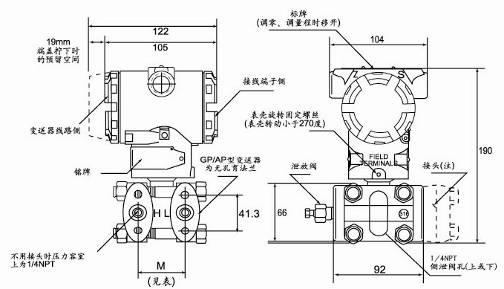

外形尺寸圖

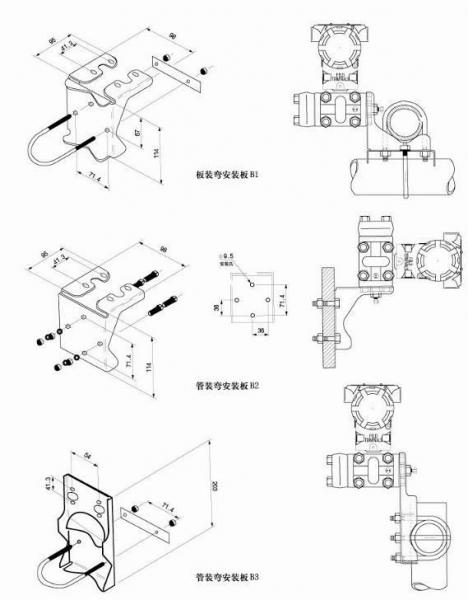

安裝示意圖
