小體積經濟型壓力變送器

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

CXPTB-213小體積經濟型壓力變送器


產品描述

CXPTB-213系列小體積經濟型壓力變送器是采用采用陶瓷或擴散硅芯體，全不銹鋼封裝，外形小巧美觀，特別適用于安裝空間受限制的場合，寬范圍溫度補償、精度高、體積小、免調校、量程覆蓋范圍寬， OEM加工。應用于液壓，樓宇自控，恒壓供水，裝載機械等，自動化領域的流體壓力測量與控制。

應用領域
機械工程應用方面
各種水壓，氣壓的測量
醫療衛生應用
食品及飲料加工行業
一般工業控制領域

特點
0…0.2bar 到0…100bar壓力范圍的測量
多種工業標準信號輸出可選
接線方式為連接器或直接引線
小巧的外形設計，性價比高
多種壓力接口可選擇

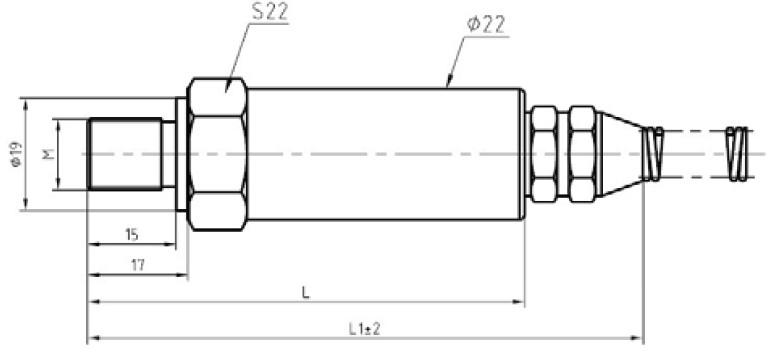

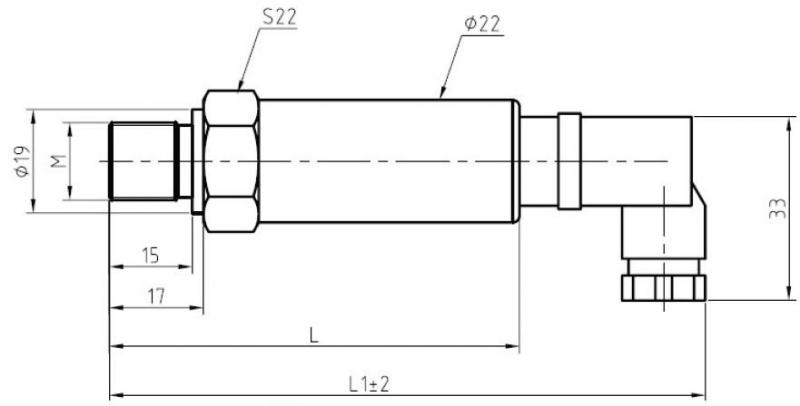

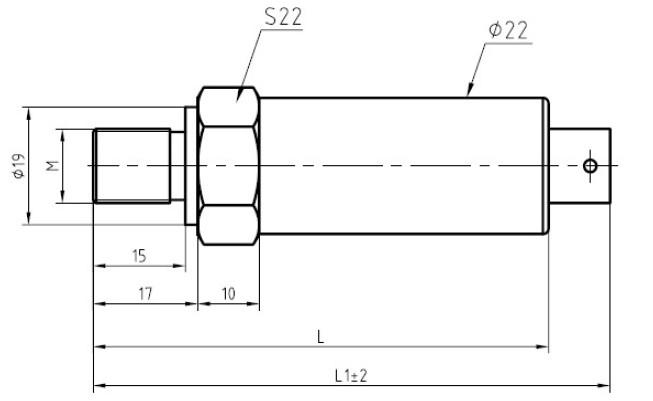

產品尺寸圖



技術規格

壓力量程	0～0.2MPa～10MPa
綜合精度	0.5% FS，1% FS
非線性	滿量程的0.2%FS
重復性	滿量程的0.05%FS
輸出信號	4-20mA（兩線制）, 0-5V；0-10V（三線制）；
供電電壓	24(12~36)VDC (放大信號)
工作溫度范圍	-20～80℃
補償溫度范圍	0～65℃
過載壓力	150%FS
介質材質	壓力接頭材質為不銹鋼，外殼材質為不銹鋼
防護等級： 電氣連接：	赫斯曼（DIN43650），外殼防護IP65；防水格蘭，外殼防護IP68；航空插件，外殼防護IP45；
壓力連接	G1/4，G1/2，12NPT,1/4NPT,M12*1.5等（可按客戶要求定制）

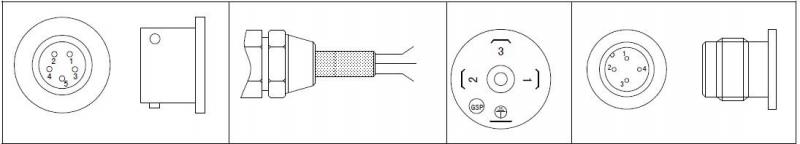

1	2	3	4



輸出類型 1	功能	顏色	5芯	輸出類型 2	功能顏色
5 芯接插件 0-5V; 0-10V 0.5-4.5V,1-5V	信號+	藍色	1	格蘭引線 0-5V; 0-10V 0.5/4.5V,1-5V	信號 +     藍色
	電源+-	紅色	2		電源 +     紅色
	電源-/信號-	黑色	3		電源-/信號-	白色
5 芯接插件 1.5mV/V, 2mV/V	信號+	藍色	1	格蘭引線 1.5mV/V, 2mV/V	信號+	藍色
	電源 +	紅色	2		電源 +	紅色
	信號 -	白色	3		信號 -	白色
	電源 -	黃色	4		電源 -	黃色
	校準	黑色	5		校準	黑色
5 芯接插件 4-20mA	信號+	黑色	1	格蘭引線 4-20mA	電源 +	紅色
	電源+	紅色	2		信號 +	黑色
輸出類型 3	功能	顏色	4芯	輸出類型 4	功能	顏色	4芯
赫斯曼接頭 0-5V; 0-10V 0.5-4.5V,1-5V	電源+	紅色	1	M12×1 接頭 0-5V; 0-10V 0.5-4.5V,1-5V	電源 +	棕色	1
	信號+	藍色	2		信號 +	藍色	3
	電源 -/信號-	黑色	3		電源 -/信號-	白色	4
赫斯曼接頭 4-20mA	電源 +	紅色	1	M12×1 接頭 4-20mA	電源 +	棕色	1
	信號 +	黑色	2		信號 +	藍色	3

型號	量程（bar）	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-213	---	---	---	---	---
訂貨舉例：CXPTB-213-50Bar-4/20mA-G1/2-赫斯曼接頭

備注：選擇不同的電氣連接，接線時請參考我們上面提供的對應的接線方法，如果帶電纜線，參考各線的顏色來接線即可，如不帶電纜線，續按引腳的功能來接線。


型號	量程（bar）	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-213	---	---	---	---	---
訂貨舉例：CXPTB-213-50Bar-4/20mA-G1/2-赫斯曼接頭
