FPD20指針顯示活塞式流量開關

CX-FS-FPD20  指針顯示活塞式流量開關


原理：

CX-FS-FPD20 活塞式流量開關內部包含一個有精密彈簧支撐的磁性活塞會推動活塞向后運動，磁性活塞會觸發外置的微動開關或干簧管。
可選配指針式流量表頭顯示瞬時流量。可選配數字式流量表頭顯示瞬時流量積流量。輸出模擬或開關信號


特點：
u 內部為全金屬結構
u 可選配指針式流量表頭
u 開關具有高可靠性和高重復性
u 機械部分與電子部分完全隔離
u 耐高壓
u 常開輸出
u 觸點容量大

技術參數：
測量介質液體或氣體
重復性：≤±3%量程
耐壓：200bar  (不銹鋼型)，100bar（黃銅型）
輸出方式： 常開輸出
開關容量：240Vac/110Vdc, 1.5A
環境溫度：-20…70℃
介質溫度：0…70℃
電子部分外殼PC
開關外殼不銹鋼 /黃銅鍍鎳
彈簧不銹鋼
防護等級IP65
出線方式M12*1

應用：
1.液壓，1.潤滑，3.循環系統

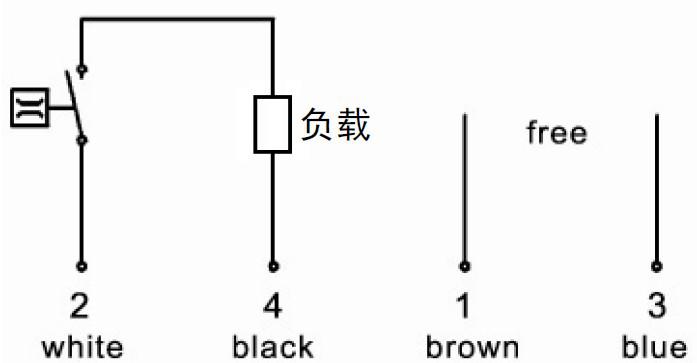

接線圖：



參數表：


G	最大流量 （水 L/min）	開關點設定范圍 （水 L/min）
G1/4	10	0.04…4
G3/8	20	0.04…4	1…10
G1/2	40	1…10	2…20
G3/4	60	3…30	4…40
G1	80	4…4	6..60
