流量熱能積算無紙記錄儀(LCD批量控制器)

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

CX-FTNLR流量熱能積算無紙記錄儀(LCD批量控制器

1. 概 述

設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了大容量的數據存儲區，顯示器采用大屏幕液晶圖形顯示板，軟件上引入中文WINDOWS 的框架思路，并采用了數據壓縮技術。準電腦化的結構，高度地體現了微處理器化儀表的優越性，成功地在體積僅80*160*140 mm 的殼體中集成了具有流量/熱能積算及可存儲最長達365 天測量數據的多功能儀表。
人機操作與觀察界面上都對傳統二次表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人“智能”的感受。
可接3 路被測信號，滿足溫度補償；壓力補償；溫壓全補償的積算要求。
打印接口可直接與帶有RS232 串行口的打印機連接，完成定時打印，即時打印或報警打印。儀表的串行通訊接口還可與上位機進行數據傳輸，實現記錄數據的集中
管理。

1. 儀表主要特點

1.豐富的流量積算軟件：
適配各種不同類型的流量、溫度、壓力傳感器
可精確地對質量流量、體積流量、熱量等進行實時值測量與累積積算
可自動完成小信號切除及流量（熱能）定量控制
可完成熱量系數的自動演算與設置
2.強化管理的防盜及防掉電記錄功能：
可記錄儀表工作其間發生掉電的實時時間，掉電次數及掉電時間累計值，防止人為或意外掉電造成流量累計偏差。可記錄用戶指定時刻的流量累積值供隨時抄錄登記，可記錄下非法輸入密碼的次數。
3.多功能的顯示畫面：
尺寸為80*160*140 mm，配以40*70 mm 帶背光的點陣式液晶圖型顯示板，可集中顯示中文菜單，測量數據，曲線圖表，數據涵義，工程單位，百分比棒圖，報警狀況等。

4.便捷的操作界面：
快捷的中文菜單，提示用戶逐級完成參數設定。
明確的中文信息，標識顯示數據的工程涵義。
豐富的圖形畫面，提供需要顯示的參數組合。
輕觸式面板按鍵，方便用戶進行各種的操作。
5.高容量的存儲空間：
可選擇內置大容量存儲器滿足最長達365 天的記錄數據存儲需求。
6.快速的通訊速率：
選擇標準雙向串行通訊口，能以高達成19.2 kpbs 的速率與上位機或其它設備進行信息交換。
7.靈活的附加功能：
通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接口等。
8.標準的外型尺寸：
外形為80*160*140 mm（橫式）或160*80*140（豎式），可方便的替換功能簡單的同類儀表，滿足控制系統的升級需要。

1. 技術指標

輸入信號 模擬量輸入：標準熱電偶 , 熱電阻
電壓 0 —— 5V
1 —— 5V
電流 0 ——10mA
4 —— 20mA
脈沖輸入 ： ０——５０００HZ
開關量輸入： 幅度 ≥ 4V （啟動，停止，清零）
輸出信號 模擬量輸出： 電流 0 —— 10mA （負載≤750Ω）
4 —— 20mA （負載≤500Ω）
電壓 0 —— 5V （負載≥250KΩ）
1 —— 5V （負載≥250KΩ）
開關量輸出：繼電器控制輸出──繼電器ON/OFF帶回差。
觸點容量：AC220V/3A；DC24V/6A（阻性負載）
可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅: 400V/100A
固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6～24V/30mA(電壓不可調)
饋電輸出： DC24V±2V 負載30mA
精 度    0.5 %FS±1 字
采樣周期 1 秒
記錄間隔 1 秒——4 分鐘之間分著1，2，4，6，15，30，60，120，240 秒九檔可供選擇
記錄內容 每個通道按以上記錄間隔時間記錄每個時間點上的通道顯示值各報警狀態，并可以曲 線顯示。
存儲長度 1.5 天（間隔1 秒時）——365 天（間隔4 分鐘時）
掉電記錄 可記錄掉電次數≤ 79 次；可記錄掉電時間累積值≤999999 秒
測量范圍 -9999.9-------99999 字
顯示方式 背光式大屏幕液晶（LCD）圖形顯示板
顯示內容可由漢字，西文，數字，過程曲線，光柱等組成
通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更
瞬時流量顯示：0 —— 999999 累積流量顯示： 0 —— 99999999.999
瞬時熱量顯示：0 —— 999999 累積熱量顯示： 0 —— 99999999.999
溫度補償顯示： -199999 ——999999 壓力補償顯示： -199999 ——999999
報警方式 帶回差ON/OFF 繼電器觸點輸出（AC 220V/3A 或 DC 24V/6A —— 阻性負載）
通訊輸出 RS232/485/422 ，波特率 1200pbs —— 19.2kpbs (可設置)
參數設定 中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
保護方式 設定參數永久保存，記錄數據斷電保存，內置Watching Dog(看門狗) 電路
使用環境 環境溫度 0 — 50 ℃ 相對濕度 ≤85%RH 避免強腐蝕性氣體
電源電壓 AC 220V+10-15% 50 — 60Hz AC 85V — 260V （開關電源）
DC 24V±2V （開關電源）
功 耗    ≤ 5W
安 裝   儀表尺寸：80×160×140 mm 開孔尺寸：152×76 mm 安裝：標準卡入式。
重 量   約800g

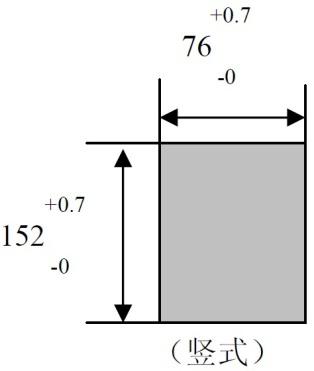

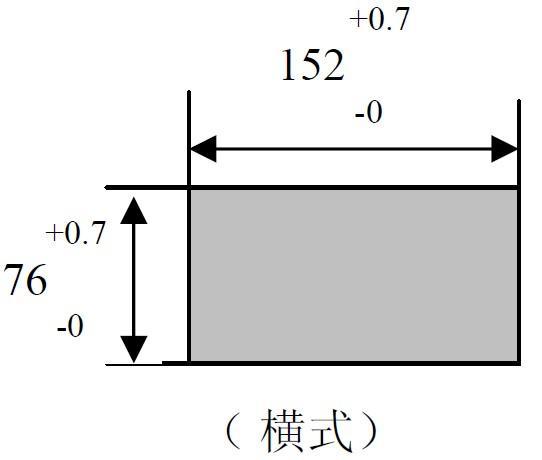

1. 開孔尺寸

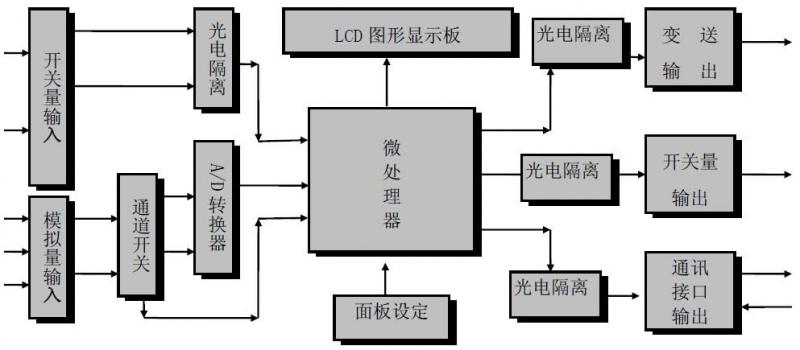

1. 儀表工作原理



1. 儀表參數的設定

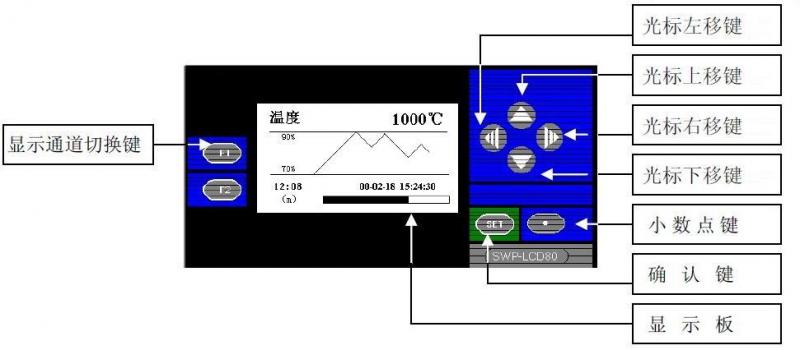

1. 儀表面板配置（以橫式儀表為例）
